Изготовление воздухозаборников бампера Tegiwa для Honda Civic Eg 92-95
Используемые методы и технологии:
3d сканирование.
3d моделироваиние.
Фрезеровка фанеры на ЧПУ.
Вакуумная формовка ABS пластика.
Данный заказ является примером достаточно бюджетного способа запуска мелосерийной партии деталей.

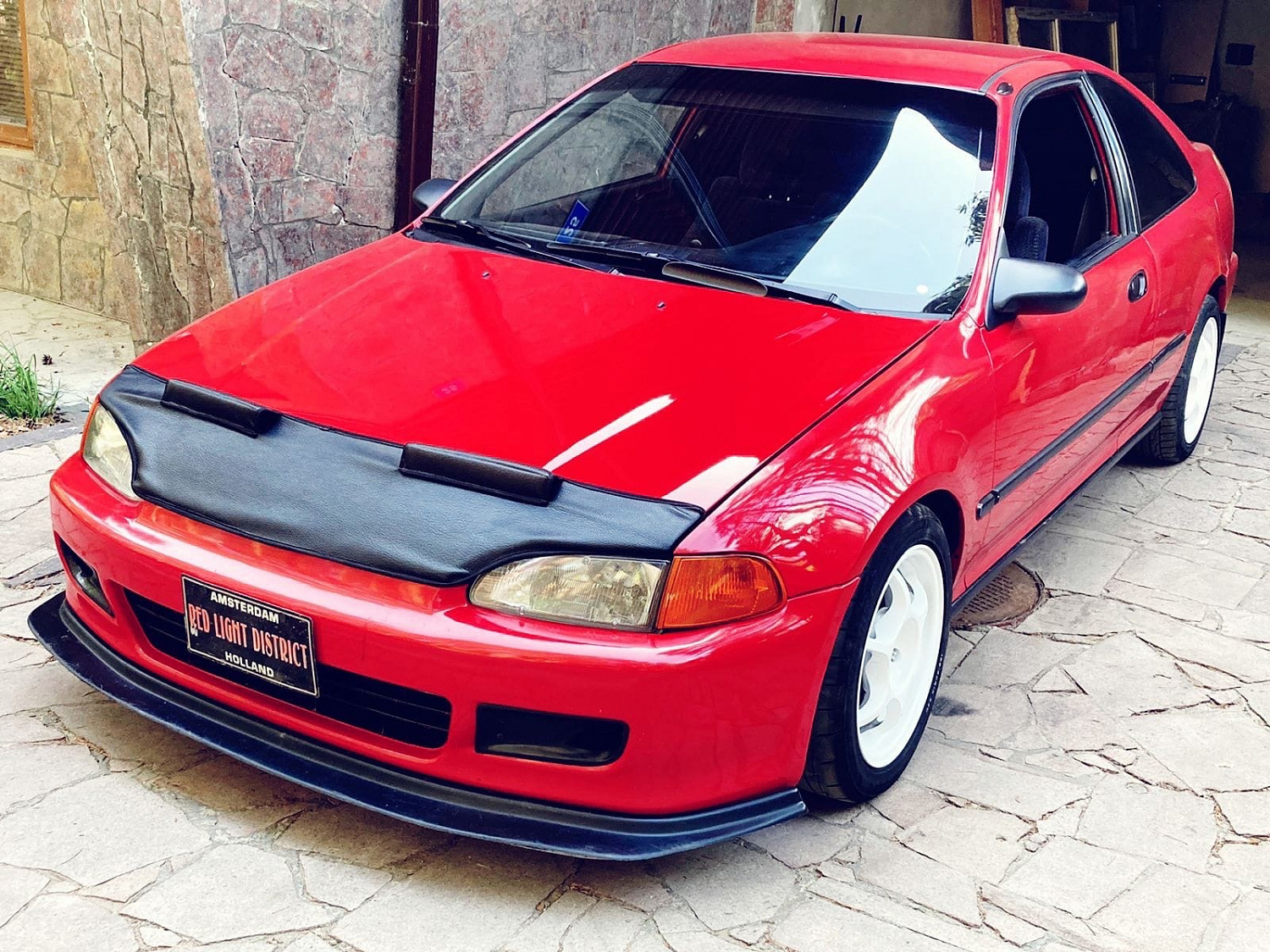

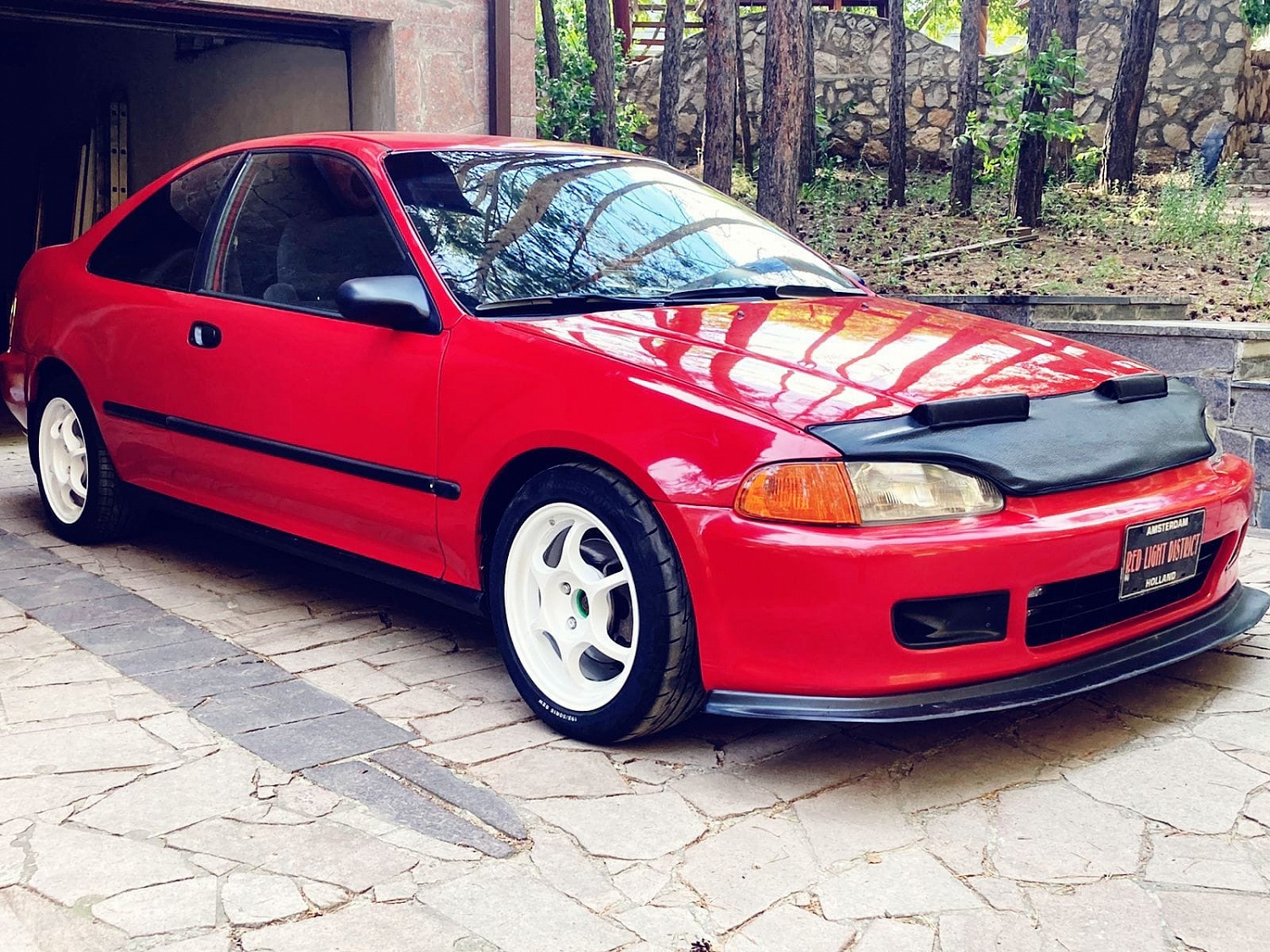

В качестве образца имелись кастомные стеклопластиковые воздухозаборники уже вклеяные в бампер, которые оторвать оттуда не было возможным . Поэтому мы использовали 3д сканер для снятия полигонной модели с имеющегося образца - 1 воздухозаборника.
По готовому скану, была создана модель воздухозаборника с корректировкой формы. По готовой модели уже построена форма матрицы для фрезеровки на ЧПУ. Второй воздухозаборник был отзеркален.
В качестве основы для матрици в данном случае мы использовали фанеру, которая имеет свои минусы и плюсы.
К минусам можно отнести низкое качество внешнего вида изделия, волны раковины итп ... К плюсам - дешевая стоимость, стойкость такой матрици на 50-100 формовок.

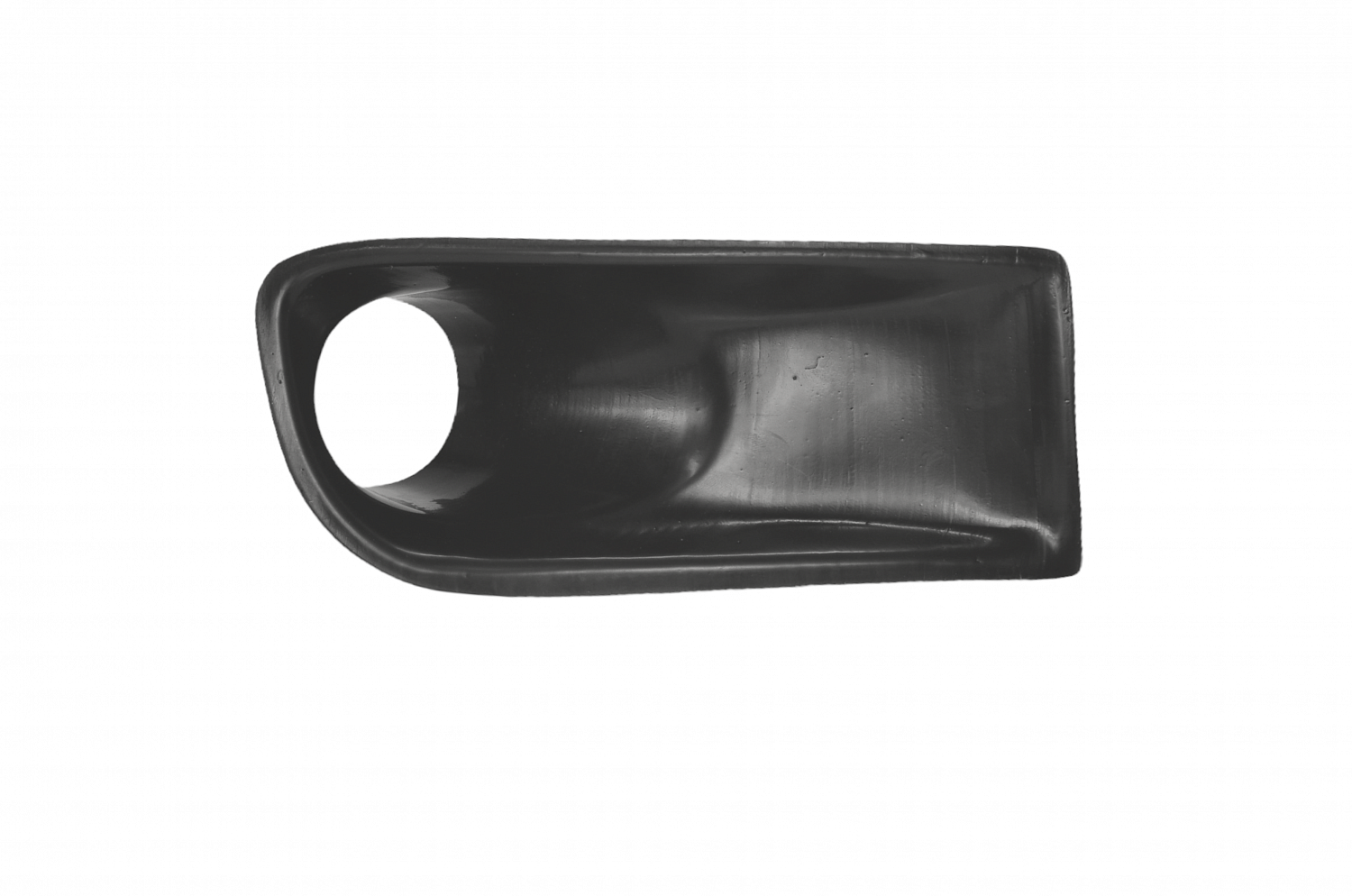

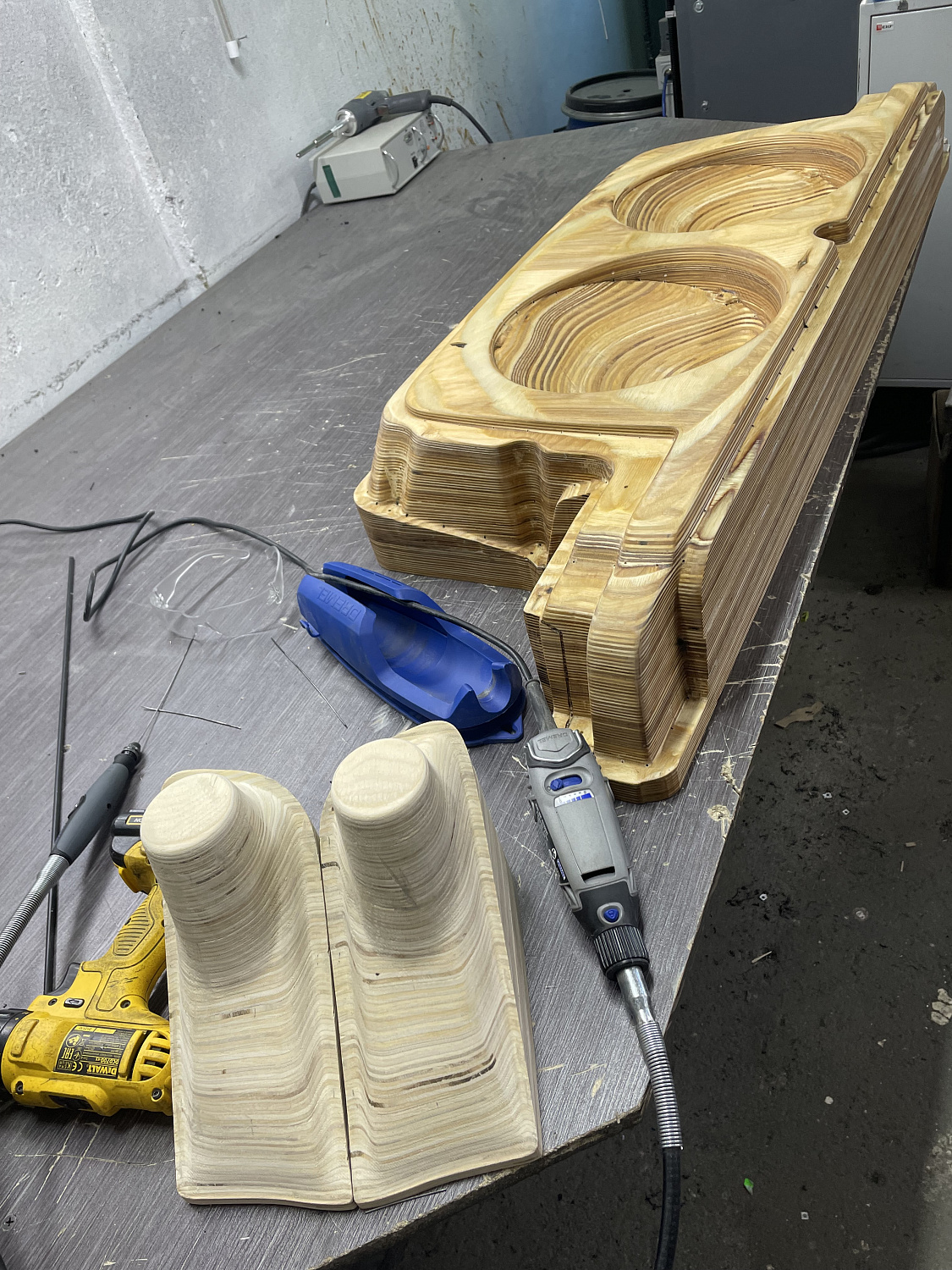

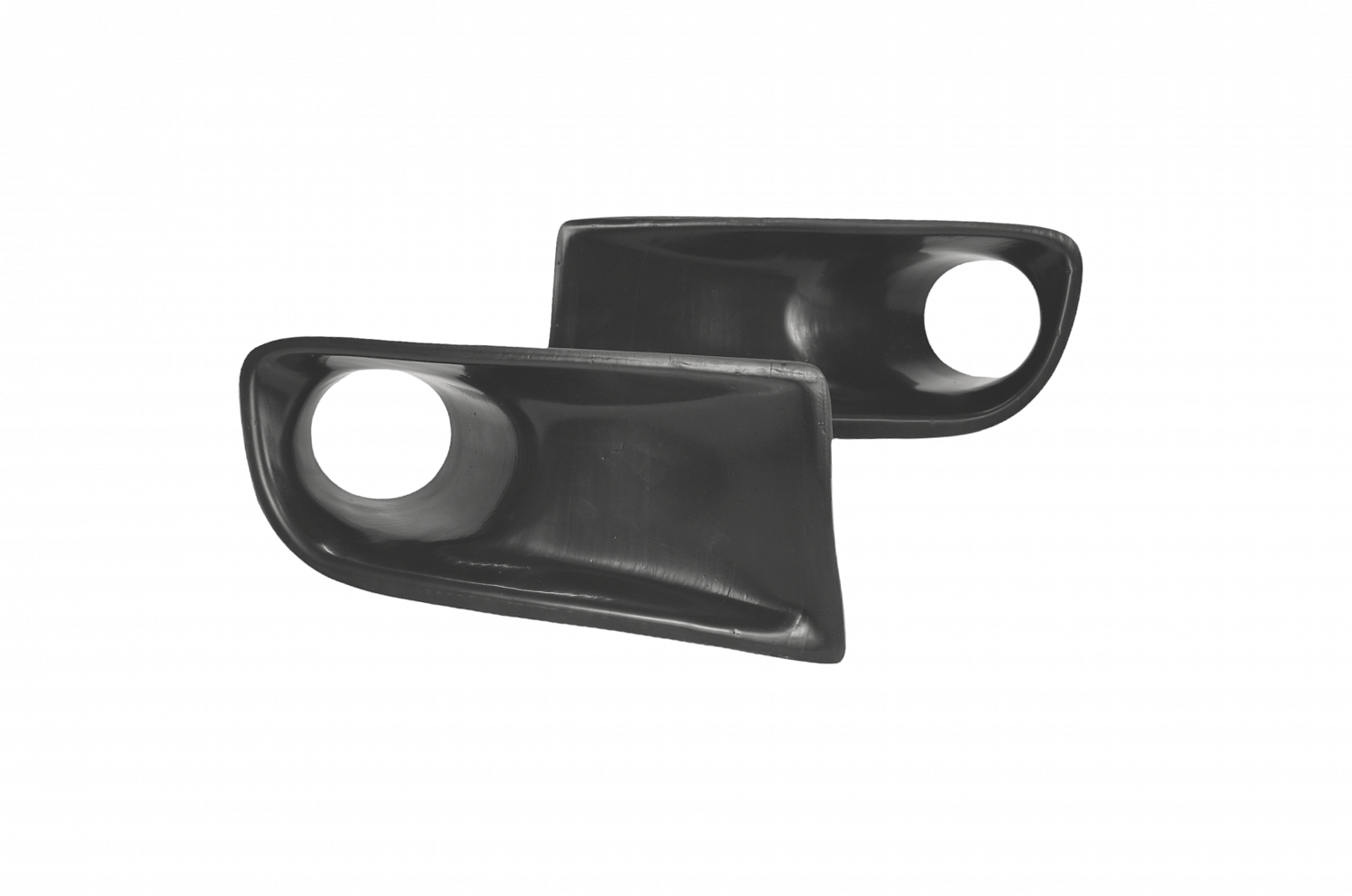

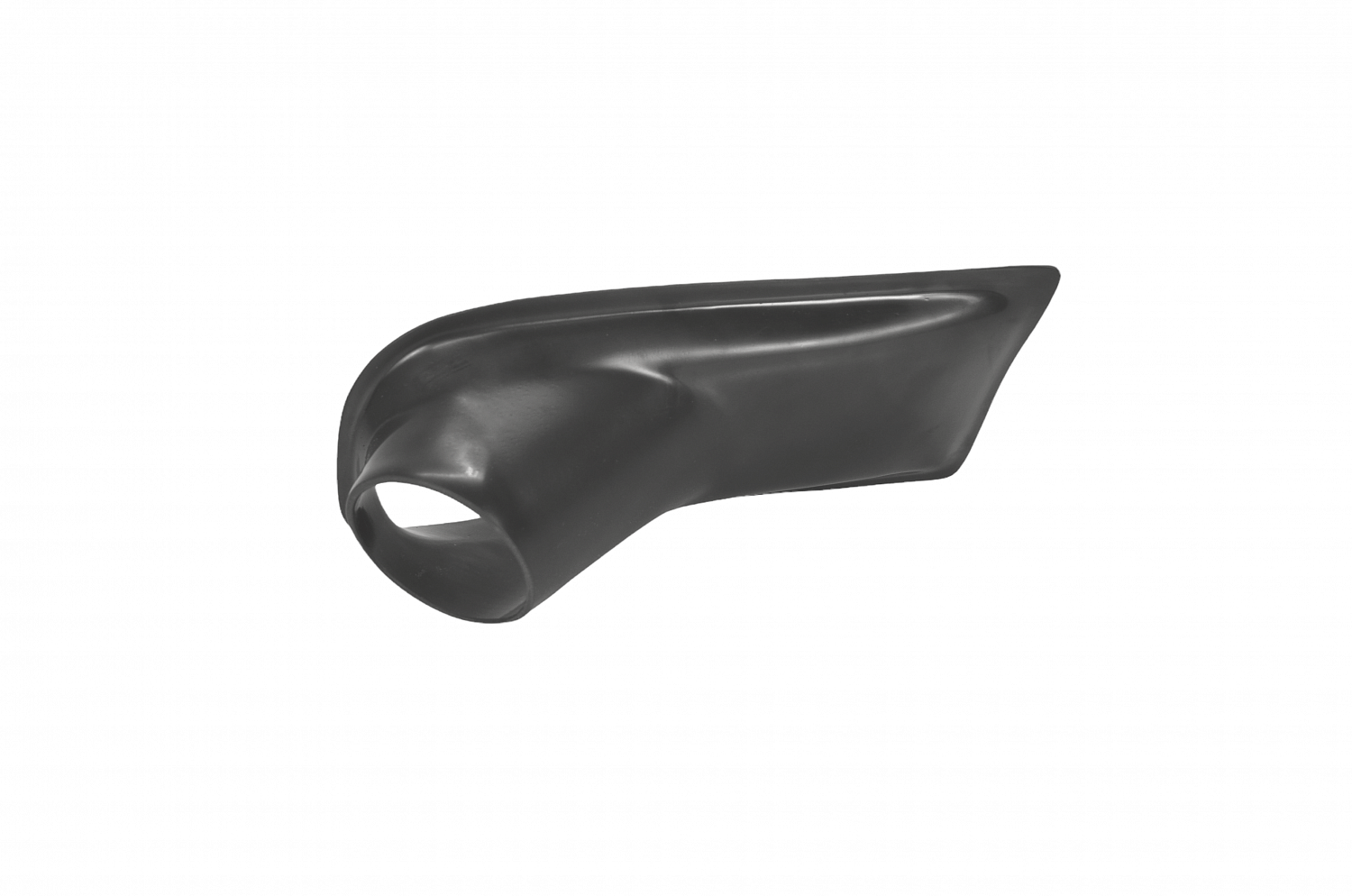

Отфрезерованная фанерная матрица была пропитана смолой и проделаны вакуумные каналы. Как результат - получены несколько десятков изделий.
