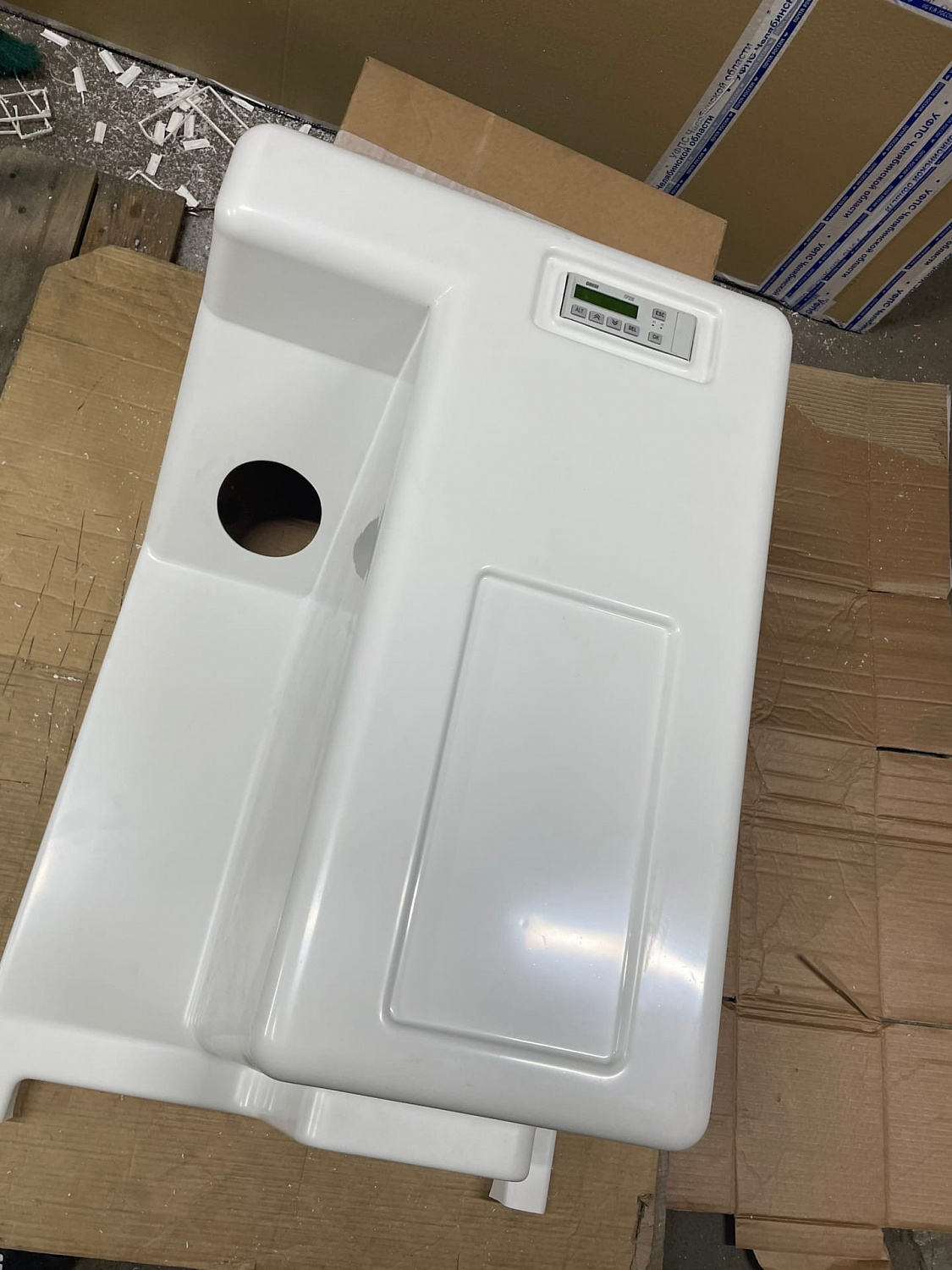

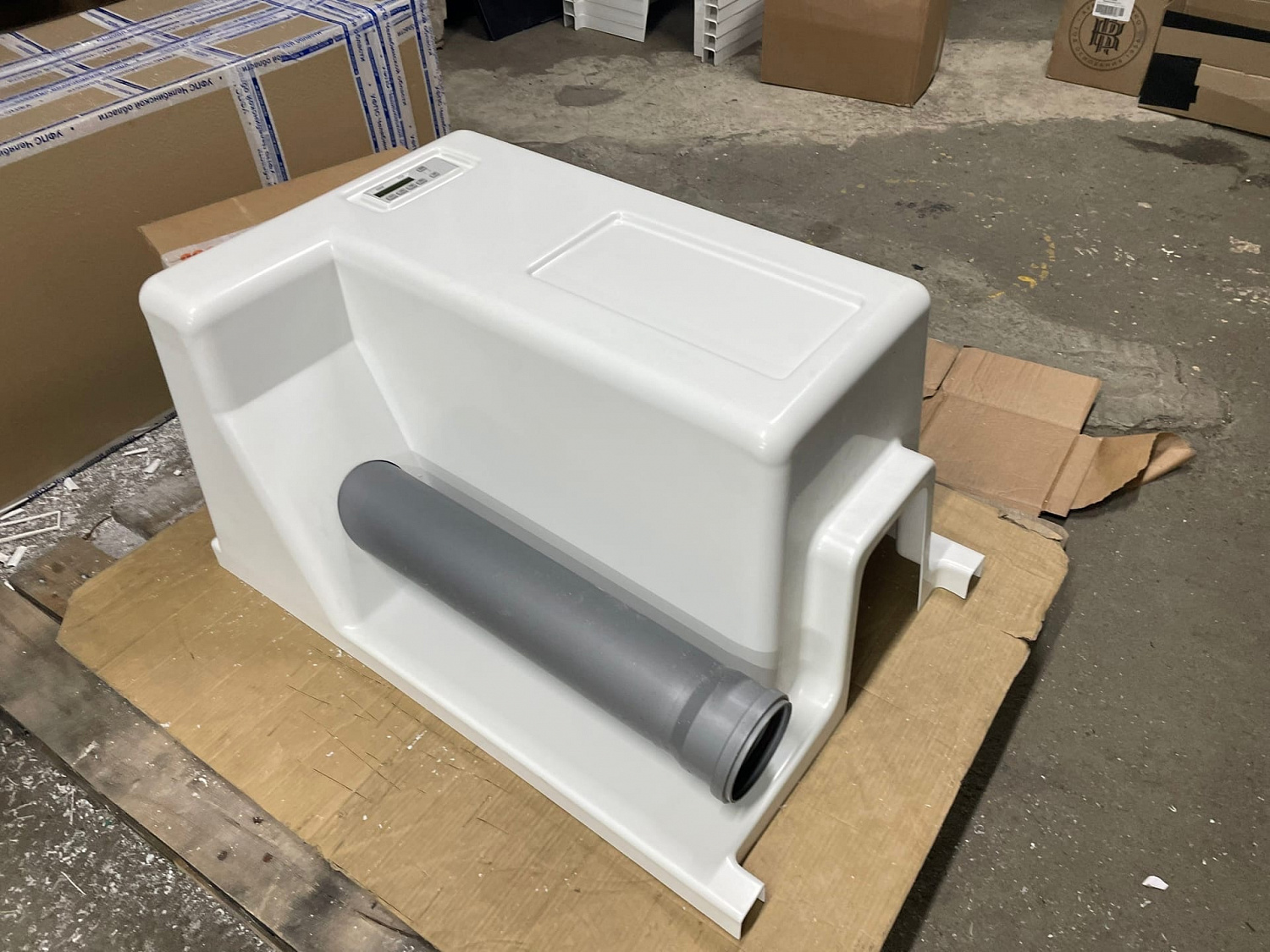

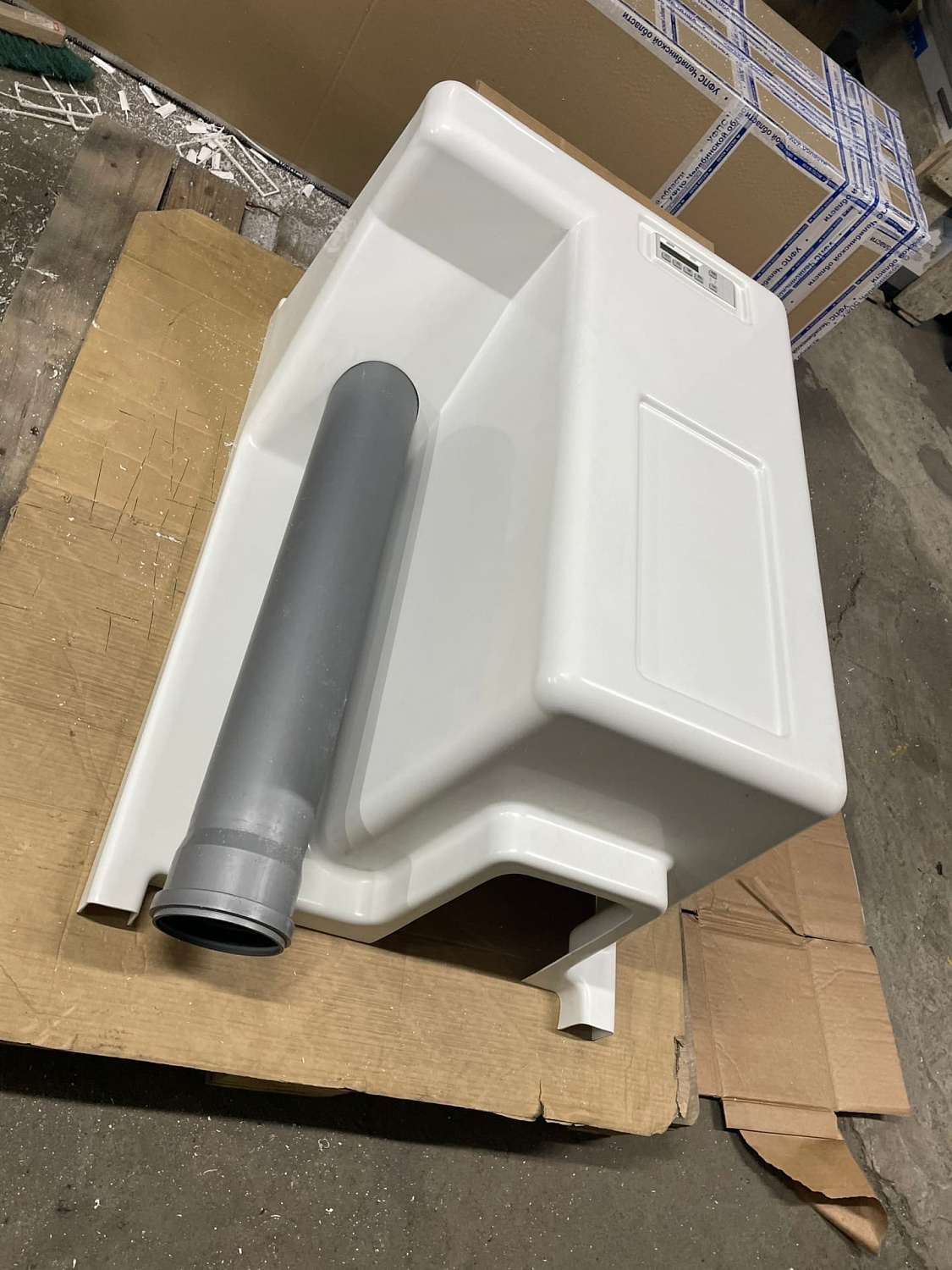

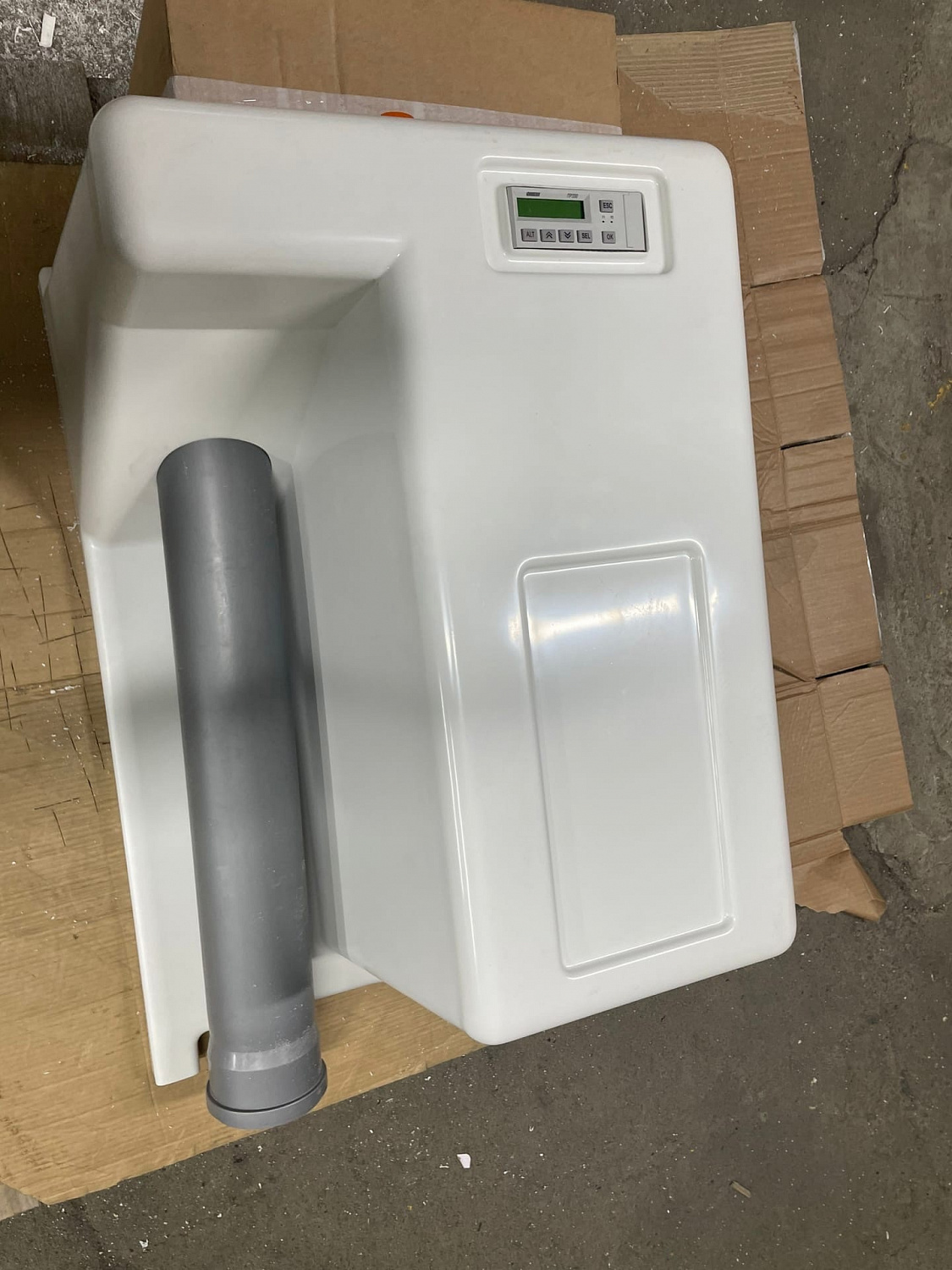

Изготовление корпуса станции воздушного насоса белый ABS пластик
Используемые методы и технологии:
3d моделироваиние.
Фрезеровка МДФ на ЧПУ.
Отливка смолы
Вакуумная формовка ABS пластика

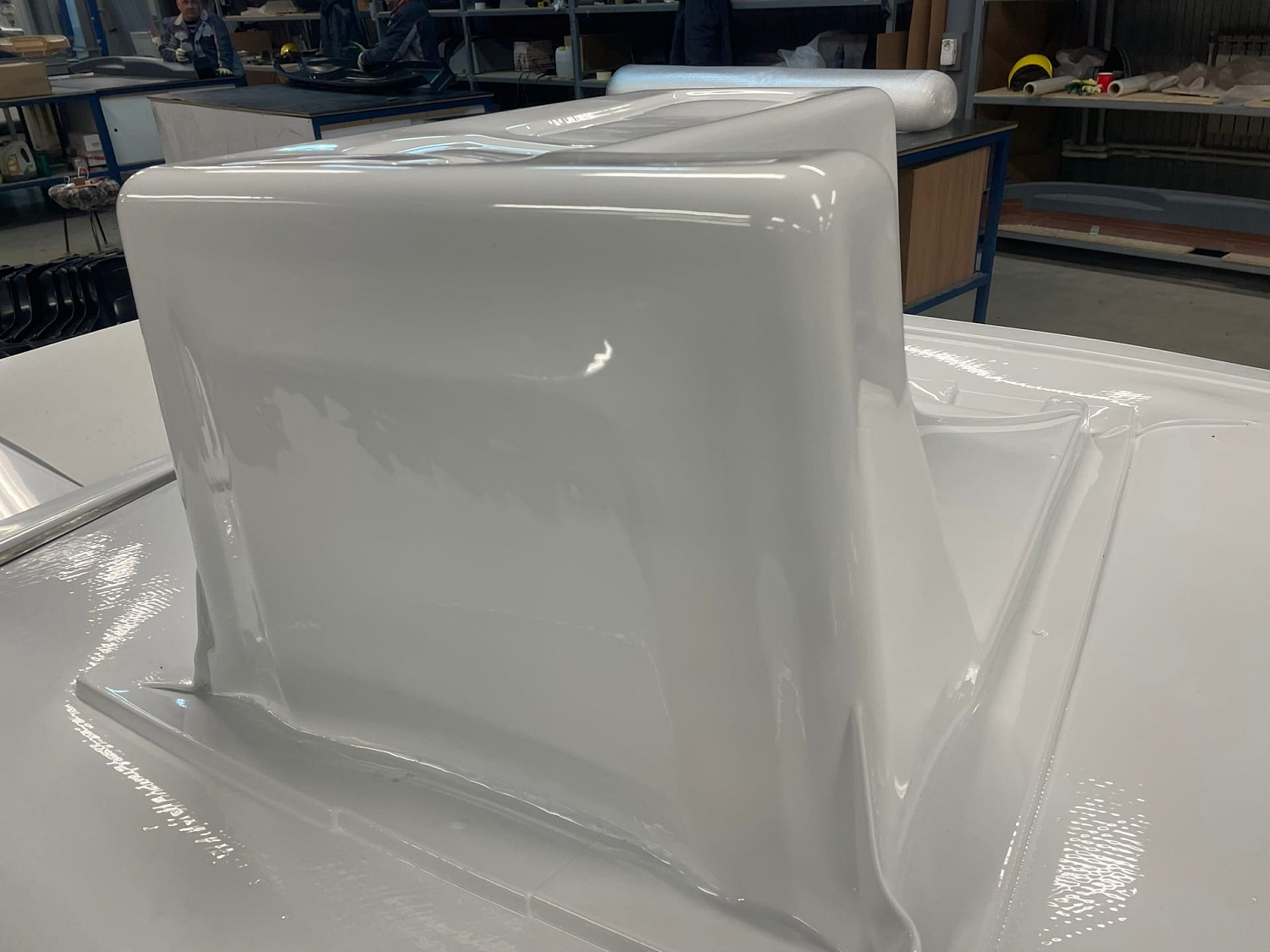

Задачей этого заказ была достаточно сложная формовка кубика высотой 50 см и примерно такой же высотой и шириной и плюсом кубик имеет внутренний угол. При формовке таких параметров зачастую образуются всевозможные складки на углах и сильные утоньшения.

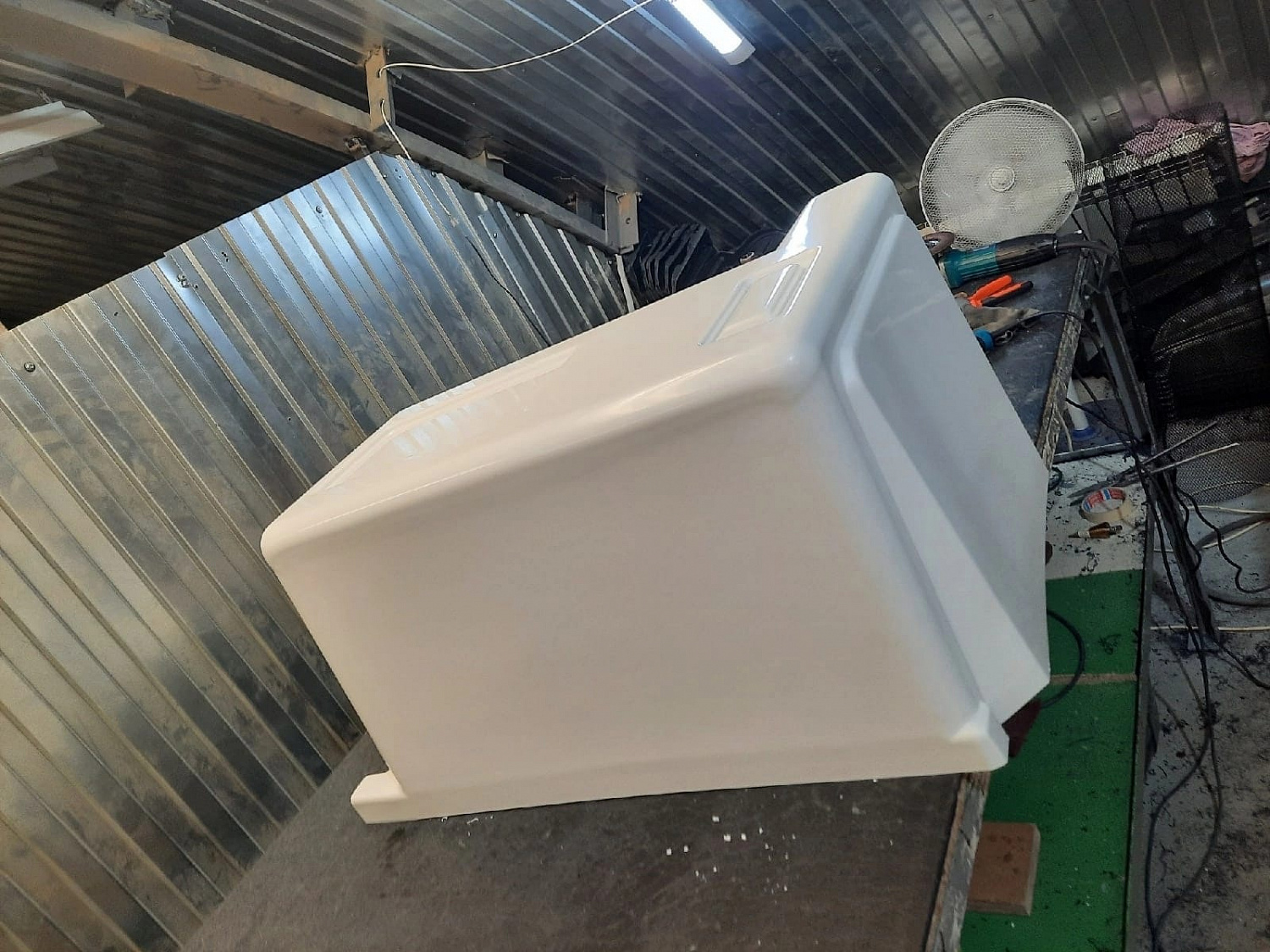

Для отработки возможности такой формовки образец детали из стеклопластика был усилен смолой изнутри, деревянным каркасом. После чего было проведено несколько попыток формовки пластика прям по оригиналу. После нескольких попыток был понятен удачный рецепт и приступили к созданию матрицы.
Заказчиком была предоставлена 3д модель , в которую были внесены корректировки по форме, расчитана усадка для ABS пластика и подготовлена модель для ЧПУ.

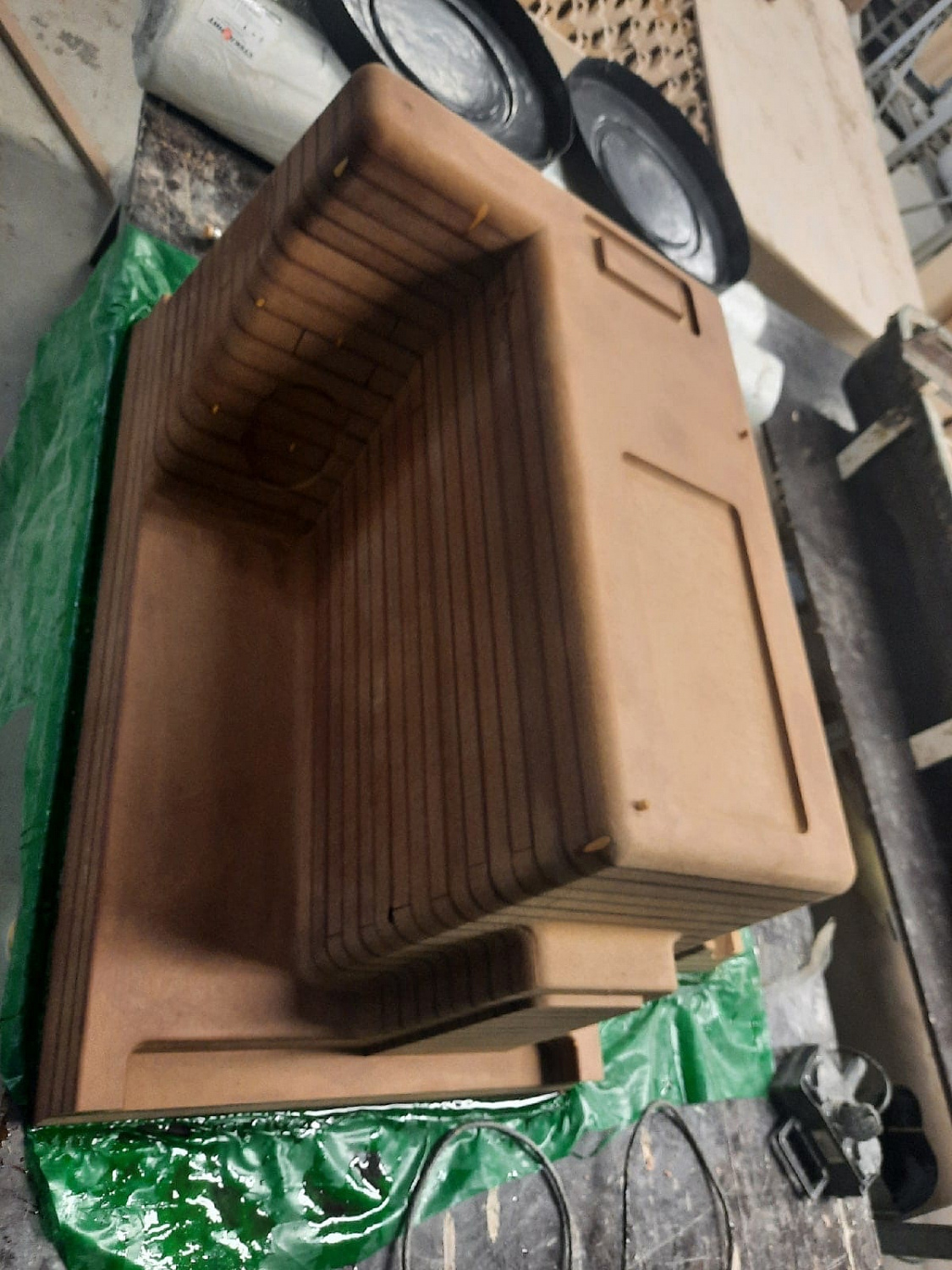

На ЧПУ была выточена послойно форма, пропитанная смолой, проделаны вакуумные отверстия.

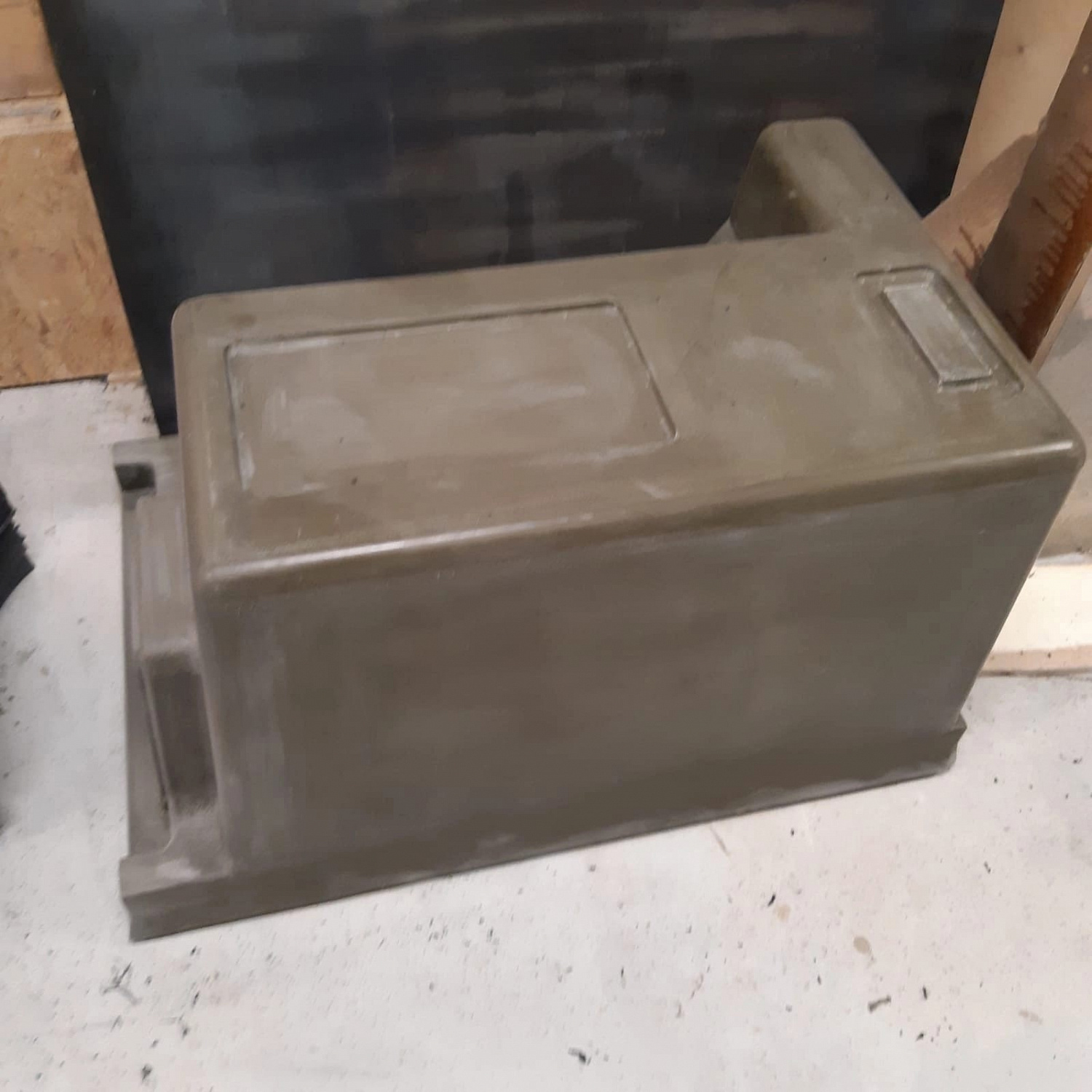

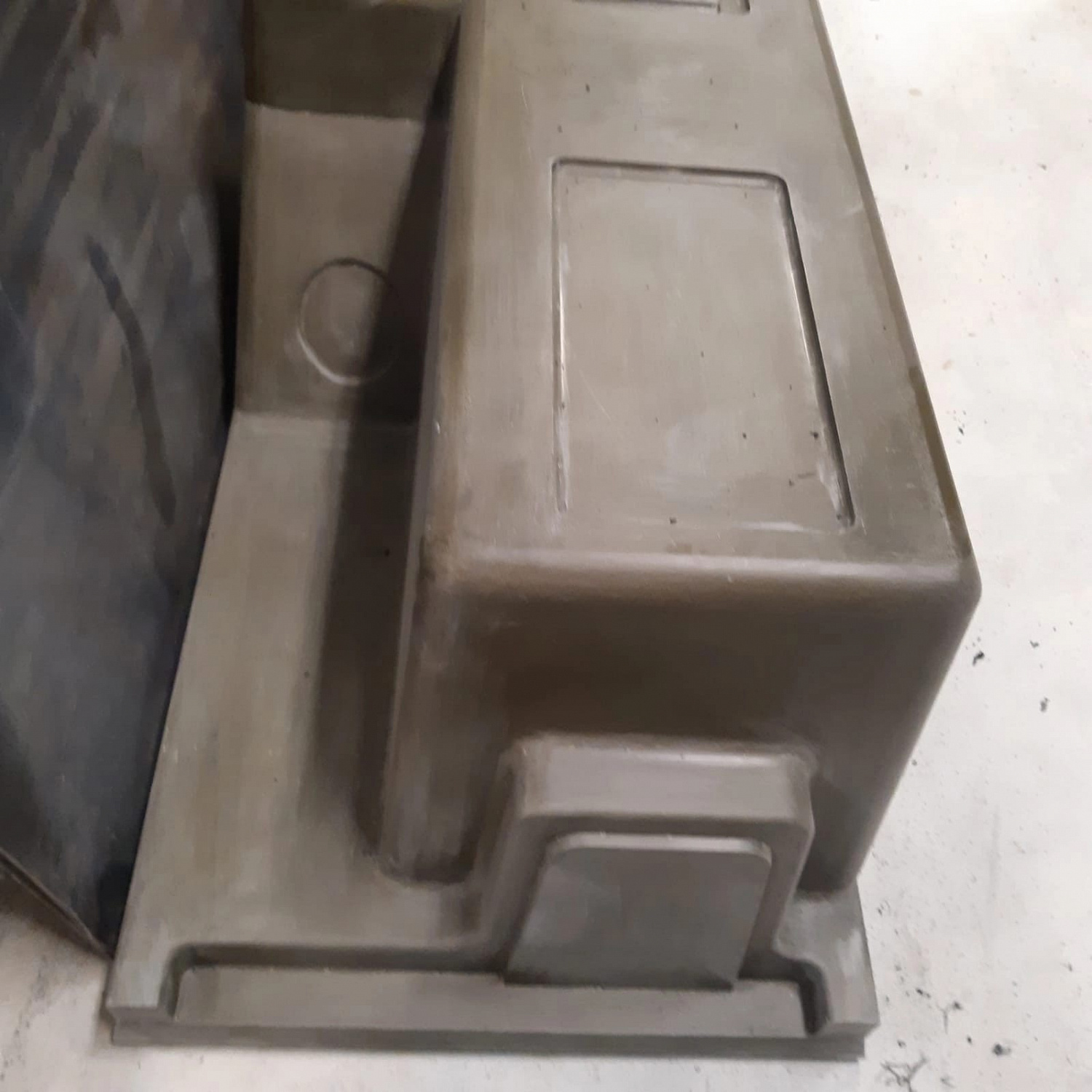

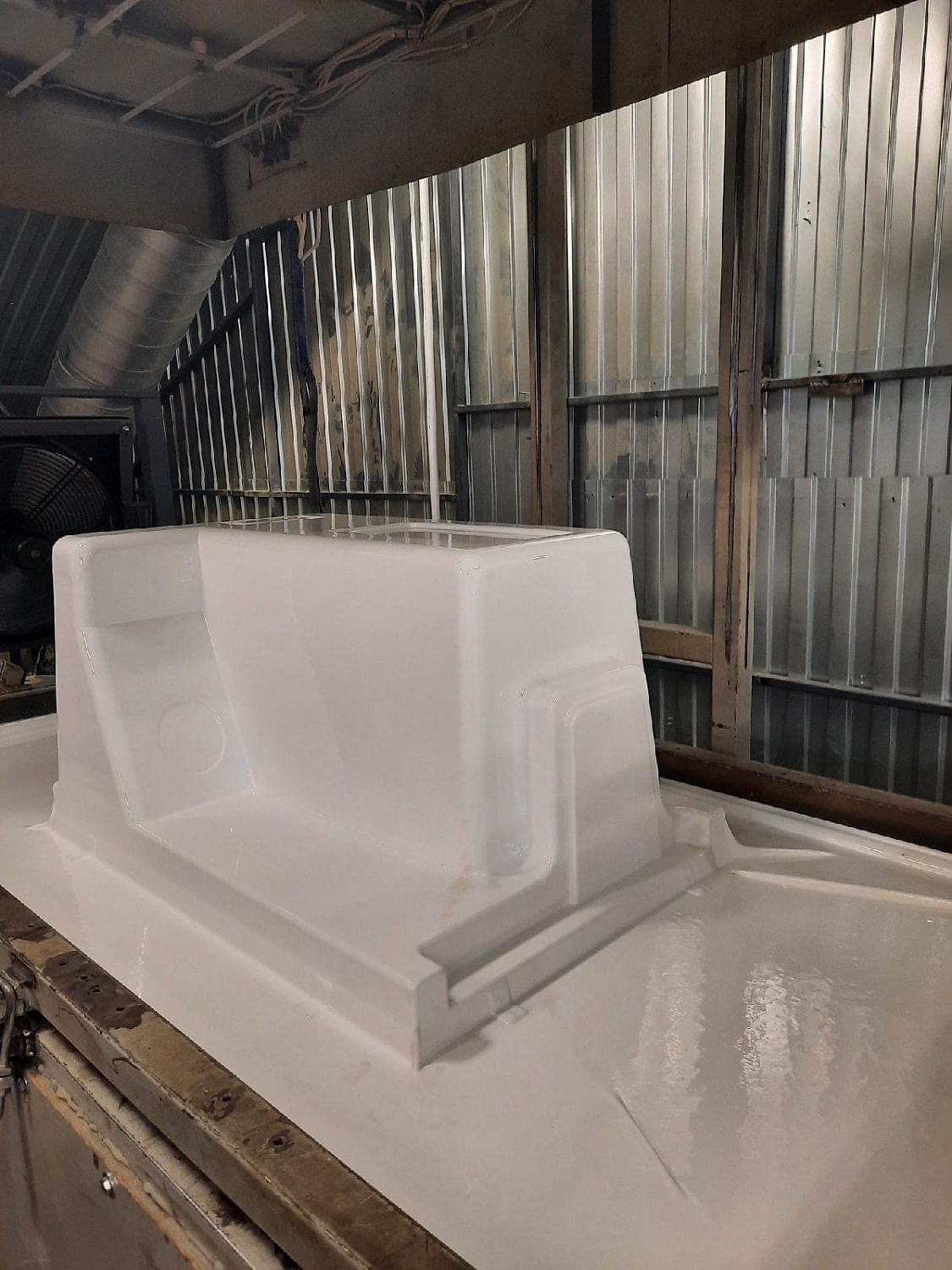

С полученной матрицы из МДФ было произведено несколько контрольных формовок, после чего с этой формы была произведена Серийная матрица из смолы с композитами, расчитаная на 1000 формовок .

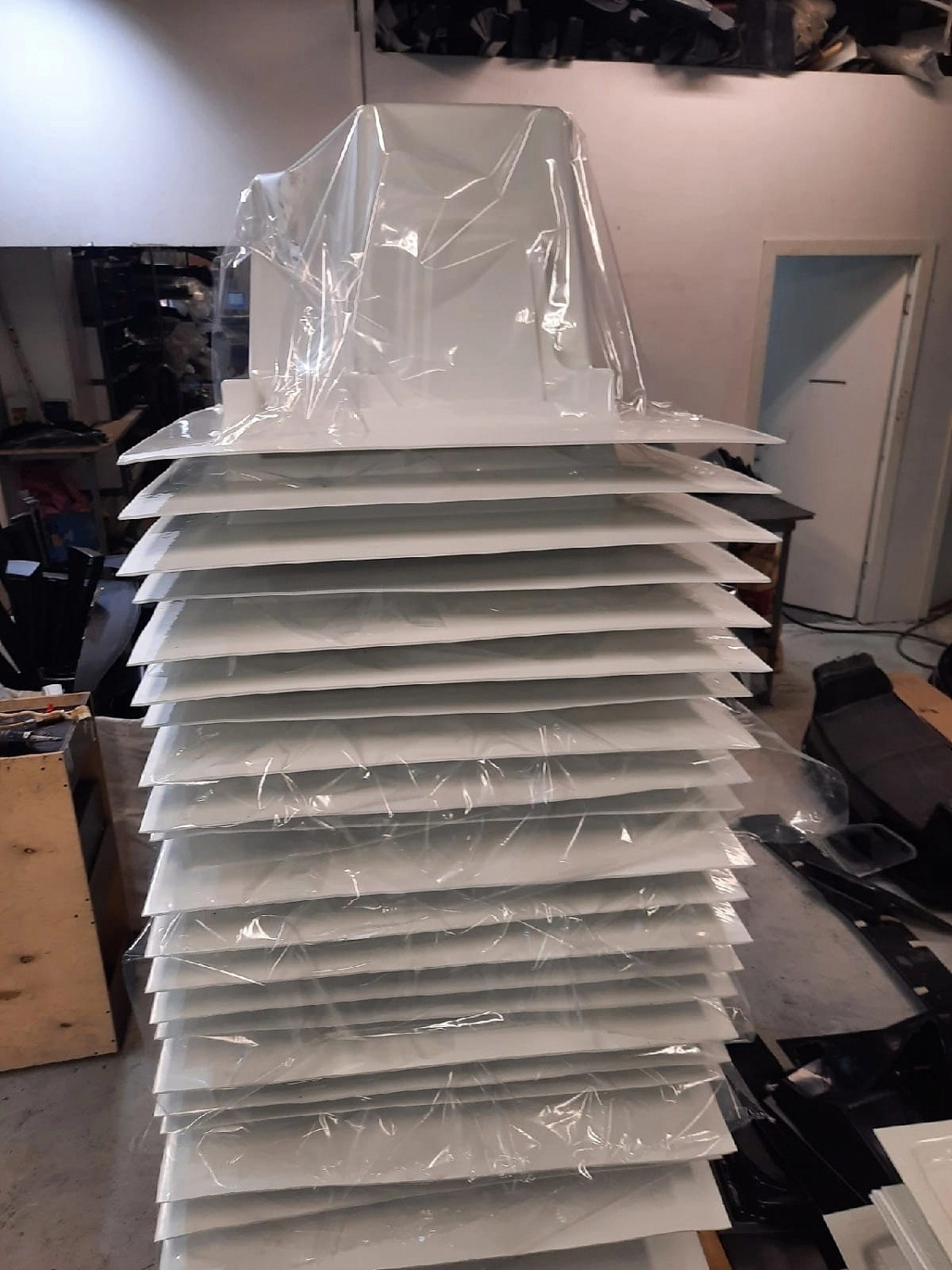

Деталь запущена в серию.
