Изготовление диффузора вентиляров для рефрежератора серый ABS пластик
Используемые методы и технологии:
3d сканирование.
3d моделироваиние.
Фрезеровка фанеры на ЧПУ.
Вакуумная формовка ABS пластика.
В качестве образца использовался оригинальный пластиковый кожух, с которого нужно было снять копию небольшой серией.
Для этого был снят скан с детали. На основе скана было сделано твердое 3д тело будущего диффузора и создана модель матрицы для фрезеровки на ЧПУ.

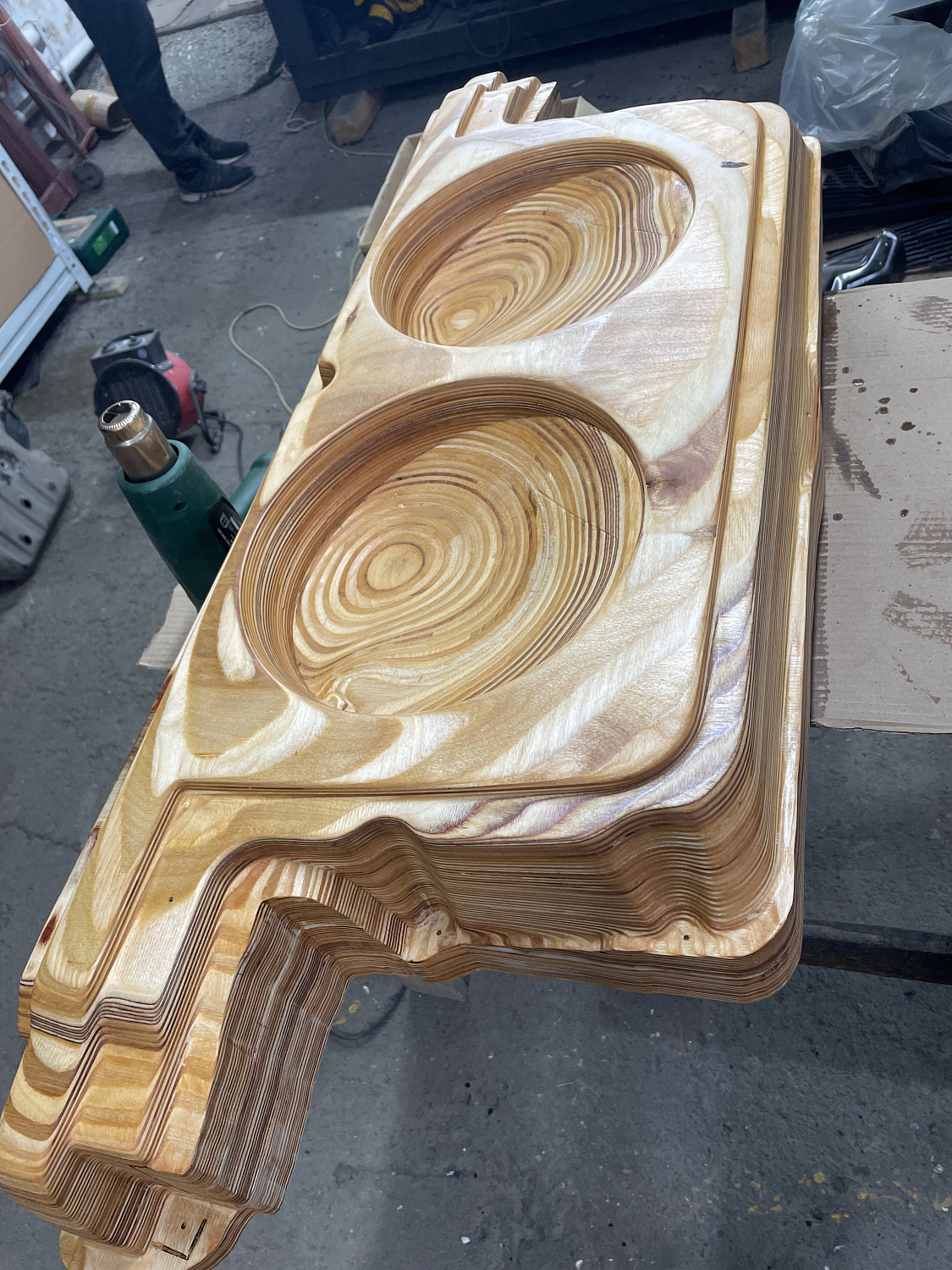

В качестве материала для матрицы была выбрана фанера. Матрица с фанеры может выдержать до сотни формовок, имея при этом значительно более низкую стоимость чем серийная матрица из смолы.

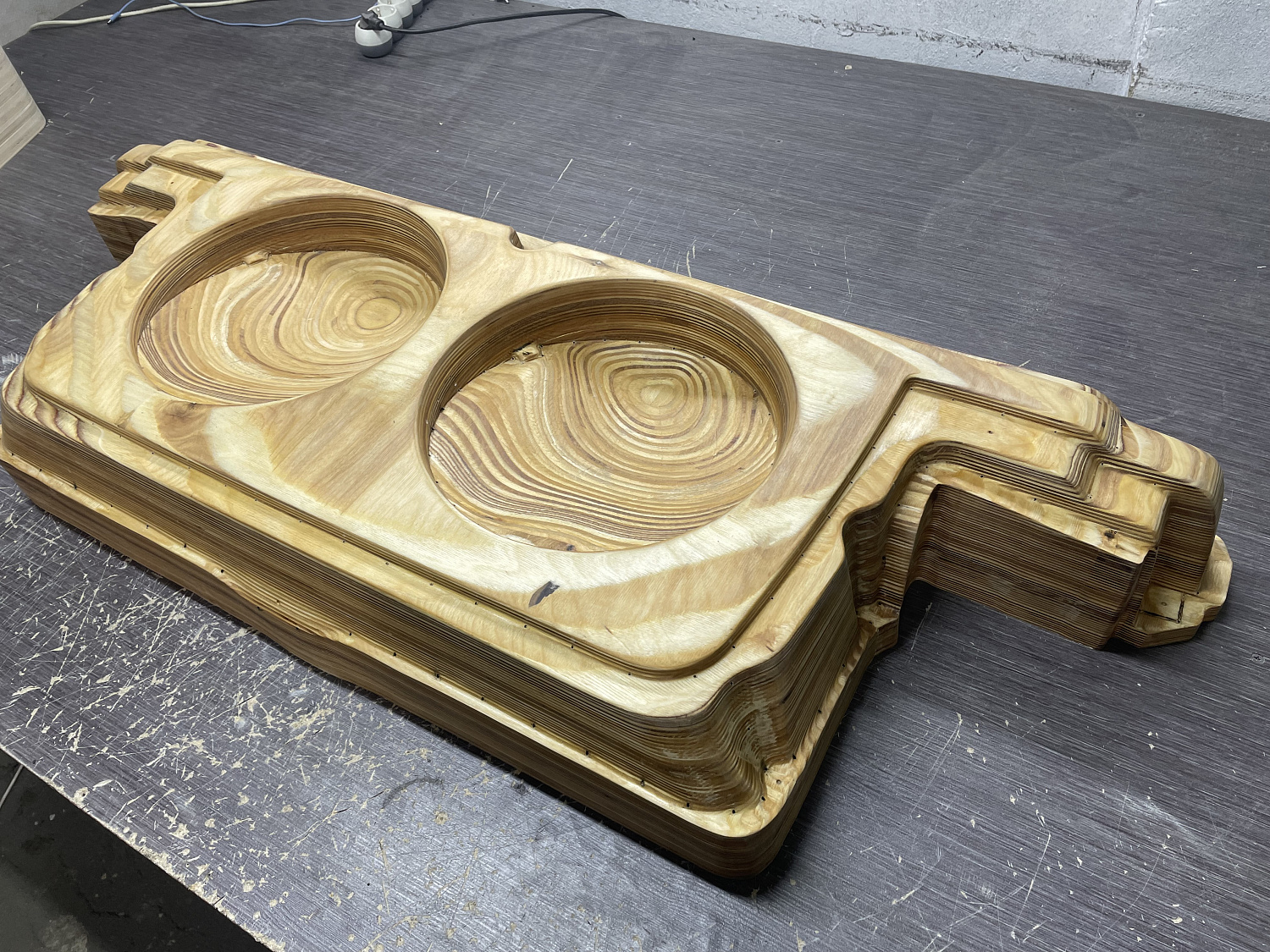

После фрезеровки, матрица была пропитана смолой а несколько слоев и сделаны вакуумные каналы.

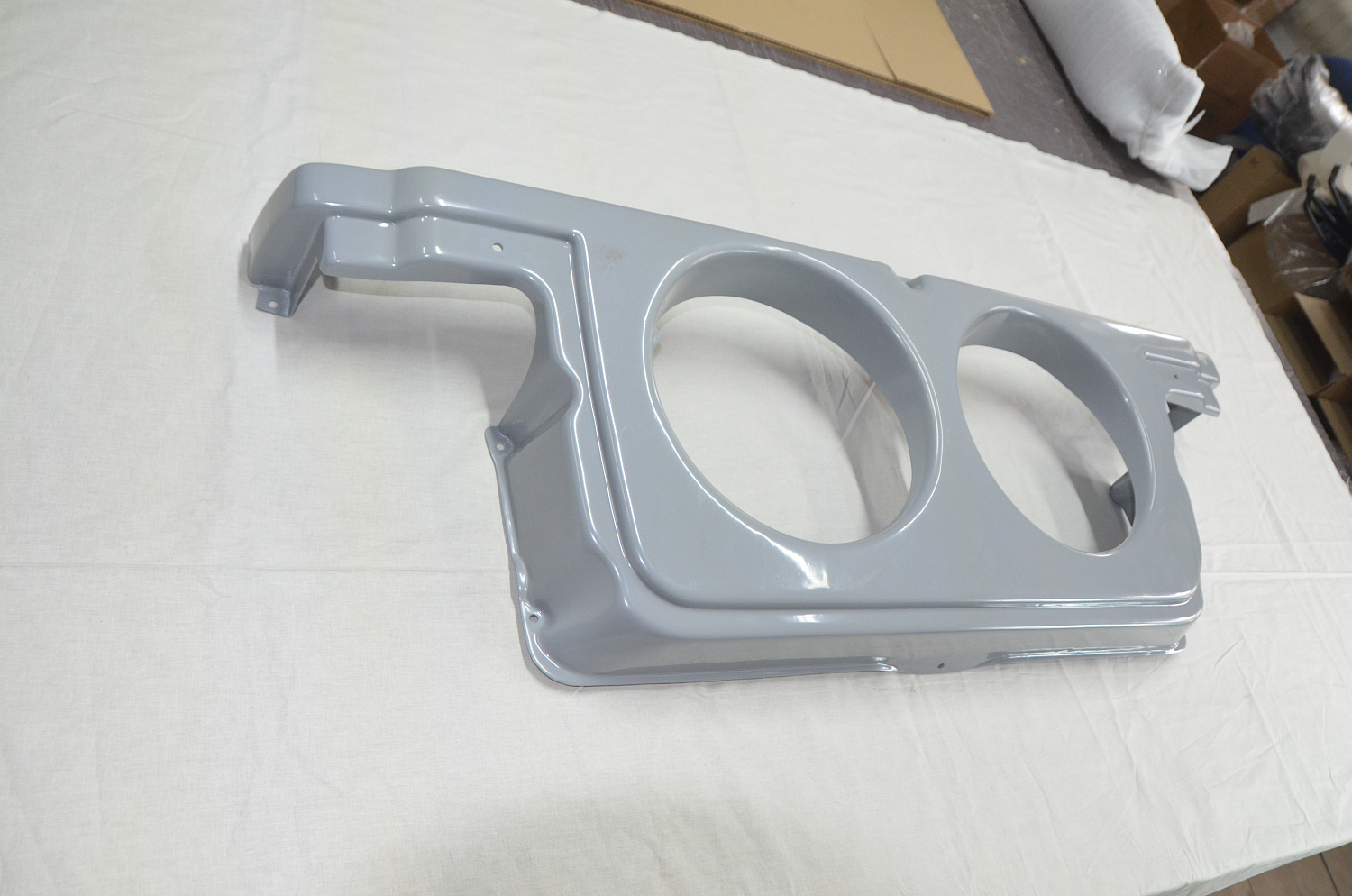

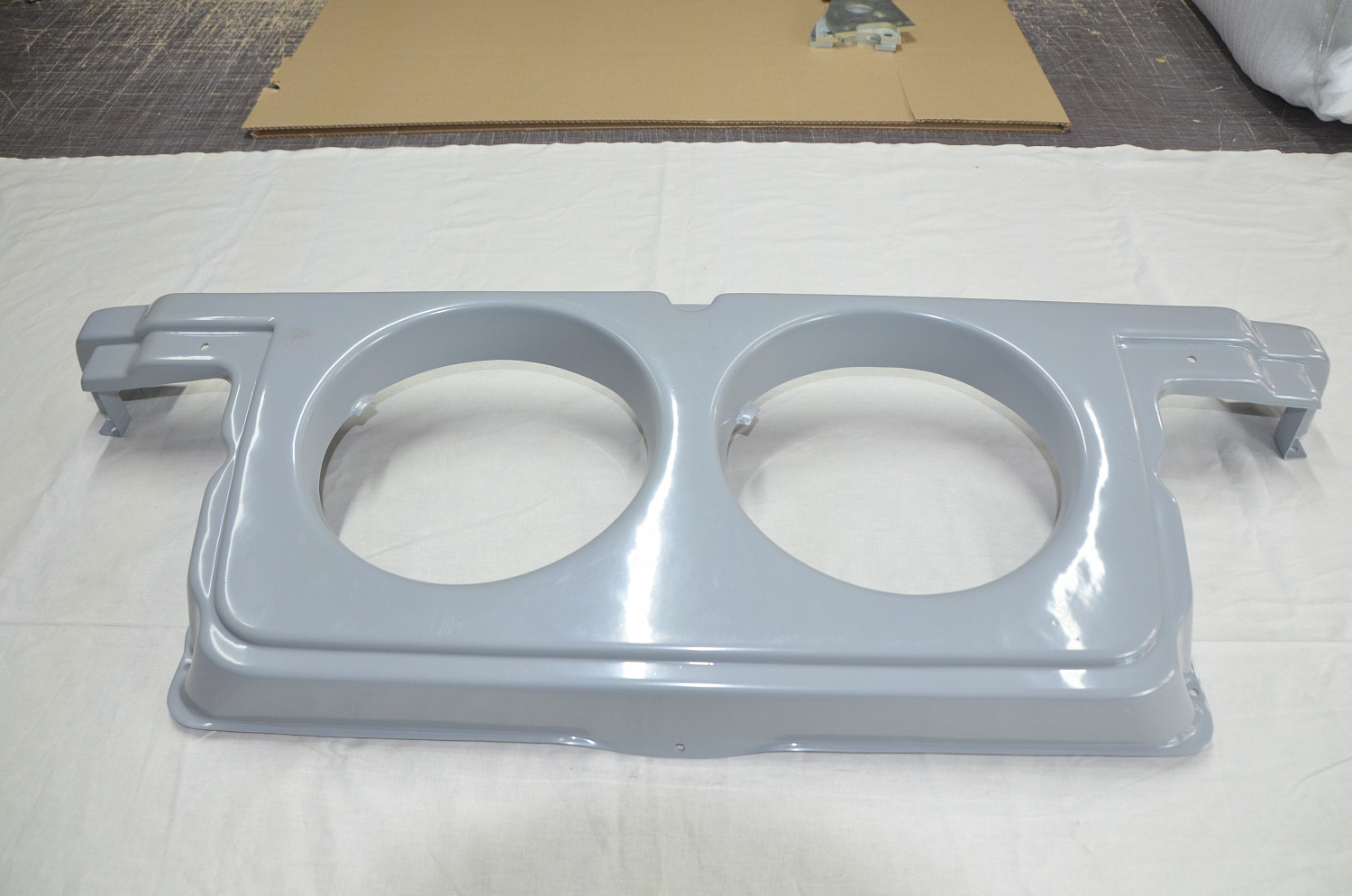

В результате получена несколько десятков диффузоров из серого ABS пластика готовых к установке.
